Despliegue de Servicios Web de DrivingApp

DrivingApp Service

Requerimientos generales

  • Software de Control de versiones Git, puede consultar la documentación de Git en el siguiente enlace.
  • Entorno de ejecución Node.js, puede consultar la documentación de instalación en el siguiente enlace.
  • Gestor de paquetes npm o yarn, puede consultar la documentación npm aquí y la documentación de yarn aquí
  • Sistema gestor de base de datos MariaDB versión 10.4, consulte el siguiente enlace para instalar MariaDB.
  • Orion ContextBroker de FIWARE en una versión superior a la 1.15.1, puede consultar la documentación oficial en el siguiente enlace.
  • IDM - KeyRock de FIWARE en una versión menor o igual a 6, o Keystone de Openstack. Puede consultar el repositorio oficial de IDM - Keyrock en el siguiente enlace y la documentación de Keystone - Openstack versión 3 en este enlace.

Requerimientos opcionales

  • Persistencia de datos por series de tiempo: DrivingApp Service brinda la funcionalidad de obtener los datos de localización de un usuario en una zona específica. Para implementar esta funcionalidad, es necesario desplegar la API QuantumLeap de FIWARE y configurar DrivingApp Service para establecer una conexión con el SGBD CrateDB. Puede obtener más información acerca del despliegue y utilización de la API de QuantumLeap en el siguiente enlace

Instalación

1.- Descargar el código fuente del servicio web desde su repositorio oficial en GitHub utilizando el comando:

$ git clone https://github.com/smartsdkCenidet/DrivingApp-service.git

2.- Instalar los módulos npm requeridos por el servicios web, utilizando el siguiente comando dentro de la carpeta del proyecto:

$ npm install

Opcionalmente, puede utilizar yarn para instalar estos mismos módulos de manera más rápida, utilizando el comando:

$ yarn install

Configuración

El archivo de configuración de DrivingApp Service es config.js y se encuentra dentro de la carpeta config/ del proyecto. Debe configurar este archivo con las URLs de los servicios que interactúan con DrivingApp Service, además del usuario y contraseña utilizados en la base de datos del proyecto.

exports.mysql = {
    host : 'URL', // MySQL Host
    db : 'databasename', //Database name
    user : 'databaseuser', // Database User
    password : '*******' // Database Password
  }
exports.context = "URL" // Orion URL
exports.keyrock = "URL" //KeyRock URL
exports.crate = "URL"; // CrateDB Host

A continuación se describen a detalle cada uno de los parámetros del archivo config.js:

  • exports.mysql: Objeto JSON que contiene los parámetros para la conexión con la base de datos de MariaDB. Esta conexión se realiza utilizando el módulo npm llamado Sequelize. Los datos que utiliza Sequelize para realizar la conexión con la base de datos son los siguientes:
    • host: URL en la que se encuentra MariaDB.
    • db: Nombre de la base de datos con la que se establece la conexión.
    • user: Nombre de usuario que tiene los privilegios para LEER, EDITAR, CREAR y ELIMINAR datos en la base de datos especificada.
    • password: Contraseña de acceso para el nombre de usuario especificado.

La conexión entre DrivingApp Service y MariaDB se realiza por defecto a través del puerto 3306, si desea modificar la configuración de Sequelize edite el archivo DataModelsAPI/db/sequelize.js. Para más información consulte la documentación de Sequelize en este enlace.

  • exports.context: La variable context debe contener la URL de la instancia Orion ContextBroker utilizada. Esta URL debe incluir el protocolo HTTP o HTTPS para que DrivingApp Service pueda conectarse al Orion ContextBroker, además de la versión de la API NGSI utilizada. Un ejemplo de URL de instancia Orion ContextBroker es: http://35.185.120.11:1026/v2

La conexión entre DrivingApp Service y el Orion ContextBroker se establece a través de la librería NGSI de JavaScript, puede consultar la documentación oficial de esta librería en este enlace.

  • exports.keyrock: La variable keyrock hace referencia a la URL del servicio de identificación utilizado: este puede ser IDM-Keyrock de FIWARE o Keystone de Openstack. DrivingApp Service utiliza este servicio de identificación para autenticar a los usuarios en la aplicación móvil DrivingApp. Puede consultar en este enlace la documentación de la API Identity v3 implementada en el IDM-KeyRock y KeyStone.

Las versiones del IDM - KeyRock menores a las 7 utilizan el puerto 5000 con una versión de Keystone de Openstack. Además, el servicio Keystone de Openstack utiliza por defecto el puerto 35357. Debe considerar estos números de puertos al configurar el servicio seleccionado en DrivingApp Service, y evitar así confusiones entre ambos servicios.

Configuraciones Opcionales

  • exports.crate: La variable crate especifica la URL de la base de datos de series de tiempo CrateDB. Por defecto CrateDB utiliza el puerto 4200 para realizar la conexión con la base de datos.

DrivingApp Service utiliza el módulo npm llamado node-crate para realizar la conexión con CrateDB y consultar los datos almacenados en la base de datos. Puede consultar la documentación de node-crate en el siguiente enlace.

Despliegue de DrivingApp Service

El despliegue de DrivingApp Service puede realizarse de tres maneras: local, como demonio y con una imagen docker. A continuación se detallan cada una de estas opciones.

Despliegue Local

DrivingApp Service puede ser ejecutado utilizando npm o yarn como se detalla a continuación:

  • Para ejecutar DrivingApp Service utilizando npm escriba el siguiente comando en consola, dentro de la carpeta del servicio:
$ npm run start
  • Para ejecutar DrivingApp Service utilizando yarn escriba el siguiente comando en consola, dentro de la carpeta del servicio:
$ yarn start
Despliegue como Demonio

DrivingApp Service puede ejecutarse además como un demonio, utilizando el módulo npm llamado forever como se describe a continuación:

1.- Instalar forever de forma global en el sistema con el comando:

$ sudo npm install -g forever

Así el paquete forever puede utilizarse como un comando de la terminal.

2.- Ejecutar dentro de la carpeta del servicio el archivo principal del proyecto, con el comando:

$ sudo forever start server.js

Para detener DrivingApp Service utiliza el siguiente comando para identificar el id del proceso que le asignó forever al servicio.

$ forever list

Posteriormente utiliza el siguiente comando (seguido del id del proceso) para detener el proceso.

$ forever stop <id>
Despliegue con Docker
Requerimientos
  • Docker: Para más información acerca de Docker y su instalación consulta el siguiente enlace.

La imagen oficial de Docker de DrivingApp Service se llama cenidetiot/drivingapp-service y se encuentra el repositorio oficial cenidetiot en DockerHub, en el siguiente enlace.

Variables de entorno

Las variables de entorno de la imagen Docker de DrivingApp Service se reemplazan con los datos de los servicios y de los SGBD utilizados por DrivingApp Service. Las variables que inician con MYSQL_ hacen referencia a la variable mysql del archivo config.js.

  • MYSQL_HOST: URL en el que está instalado el SGBD MariaDB.
  • MYSQL_DB: Nombre de la base de datos.
  • MYSQL_USER: Nombre de usuario que tiene los privilegios de LEER, EDITAR, CREAR y ELIMINAR datos en la base de datos especificada.
  • MYSQL_PASSWORD: Contraseña de acceso del nombre de usuario especificado.
  • ORION: Hace referencia a la variable context del archivo config.js.
  • KEYROCK: Hace referencia a la variable keyrock del archivo config.js.
  • CRATEDB: Hace referencia a la variable crate del archivo config.js.
Ejecución

La imagen Docker de DrivingApp Service se ejecuta por defecto el puerto 4005, el comando para ejecutar la imagen es el siguiente:

$ docker run -p 4005:4005 --env="MYSQL_HOST=<MYSQL_HOST>" --env="MYSQL_DB=<MYSQL_DB_NAME>" \ --env="MYSQL_USER=<MYSQL_AUTORIZED_USER>" --env="MYSQL_PASSWORD=<MYSQL_PASSWORD>" \  --env="CRATEDB=<CRATEDB_HOST>" --env="ORION=<ORION_CONTEXT_BROKER_URL>"  \ cenidetiot/drivingapp-service

Notifications Service

Requerimientos

  • Software de Control de versiones Git, puede consultar la documentación de Git en el siguiente enlace
  • Python versión 2.7.X, para instalar Python en su sistema operativo consulte el siguiente enlace
  • Manejador de paquetes pip para Python, para instalar este paquete consulta el siguiente enlace
  • Servicio web DrivingApp Service, consulta el repositorio oficial de este servicio en el siguiente enlace

Instalación

  1. Descargar el código de Notifications Service desde el repositorio oficial con el comando:
$ git clone https://github.com/smartsdkCenidet/Notifications-service.git
  1. Instalar los requerimientos del servicio con el comando:
$ pip install -r requirements.txt

Configuración

El archivo de configuración de Notifications Service es config.py. Este archivo está en la carpeta raíz del proyecto y contiene los parámetros de configuración necesarios para que el proyecto funcione. El archivo config.py especifica los siguientes parámetros:

smart = "https://smartsecurity-webservice.herokuapp.com"
fcm = "*"
username = 'daniel'
password = "sm2"

  • smart: El atributo smart contiene la URL de DrivingApp Service. El servicio Notifications Service utiliza DrvingApp Service para consumir los datos de zonas y dispositivos registrados. Recuerde que DrivingApp Service utiliza por defecto el puerto 4005.
  • fcm: El atributo fcm contiene el código de la aplicación configurada en Firebase en esta sección. Para obtener el código de un proyecto Firebase siga los pasos siguientes.

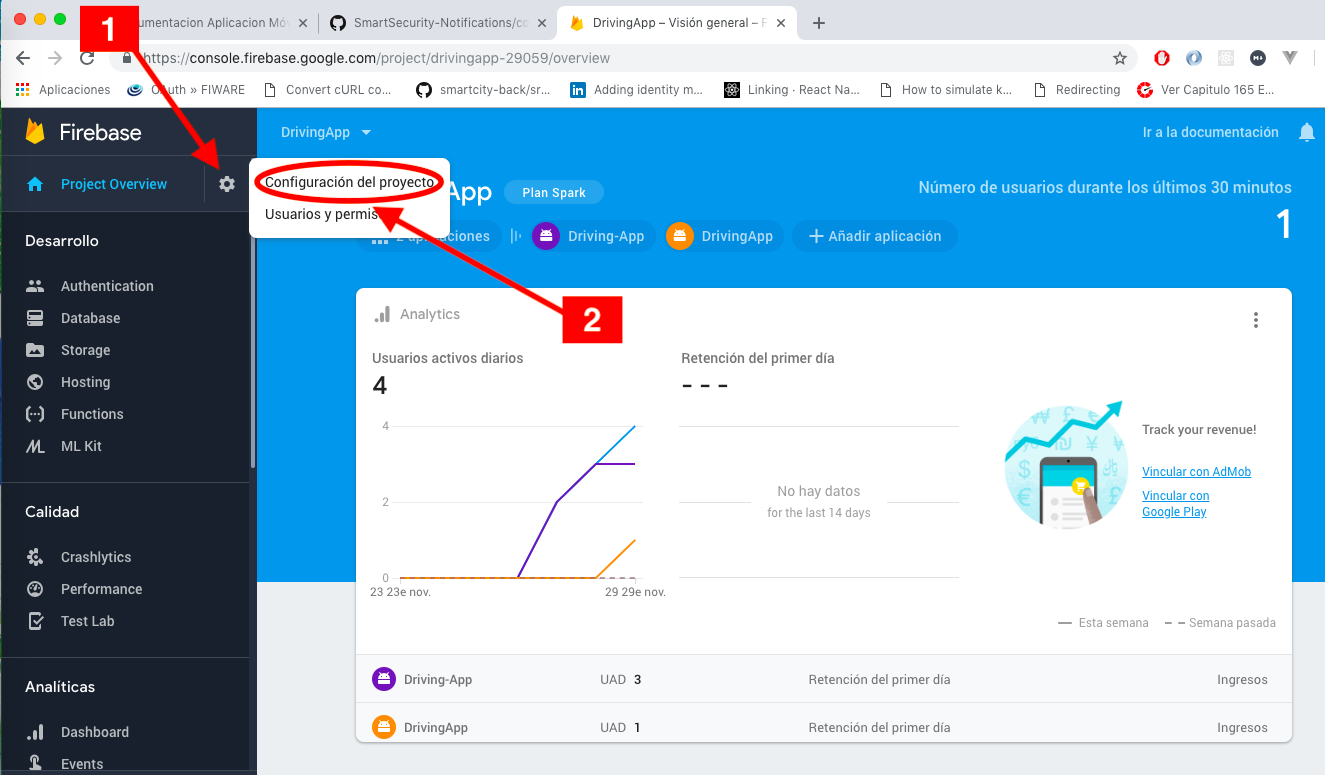

1.- Dentro de la consola del proyecto en Firebase, seleccione el símbolo del engrane en la sección Project Overview y en el menú emergente de click en Configuración del Proyecto. FCM key Server 1

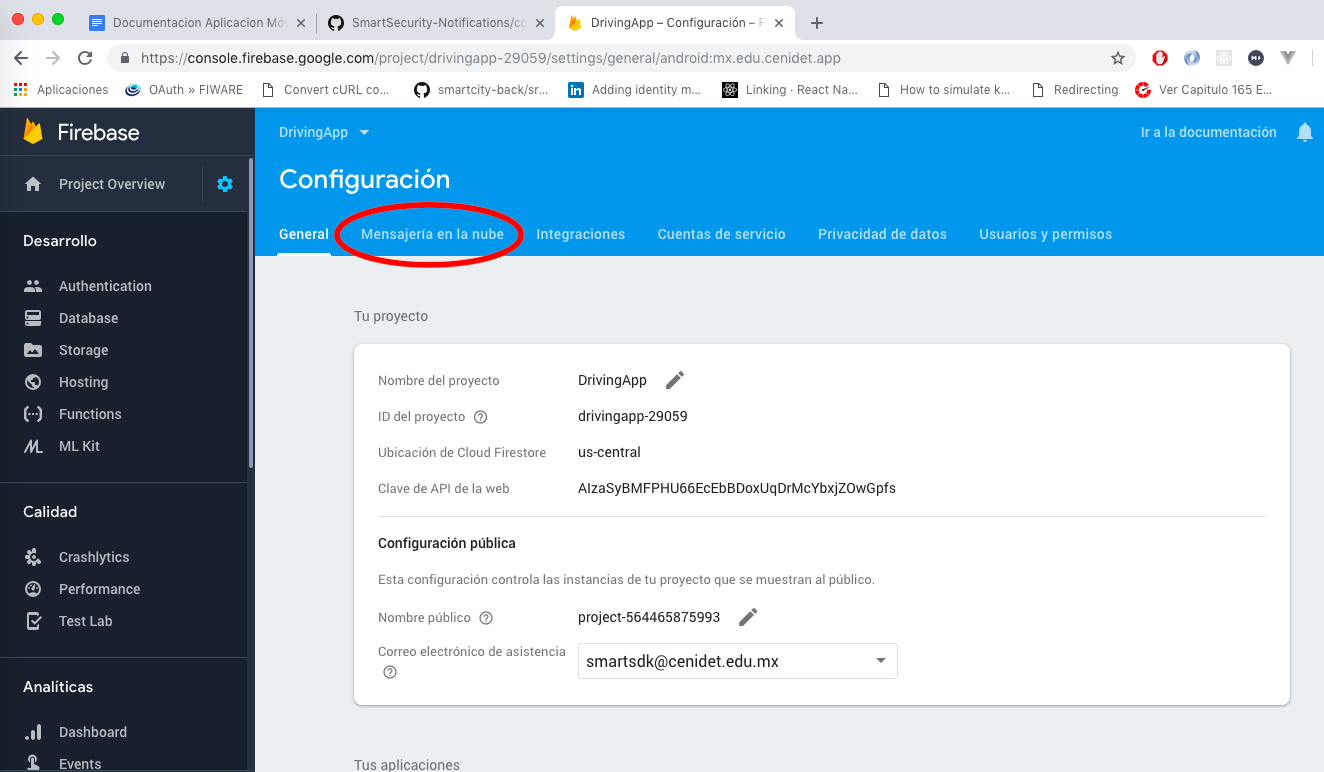

2.- Ingrese a la sección de Mensajería en la nube. FCM key Server 2

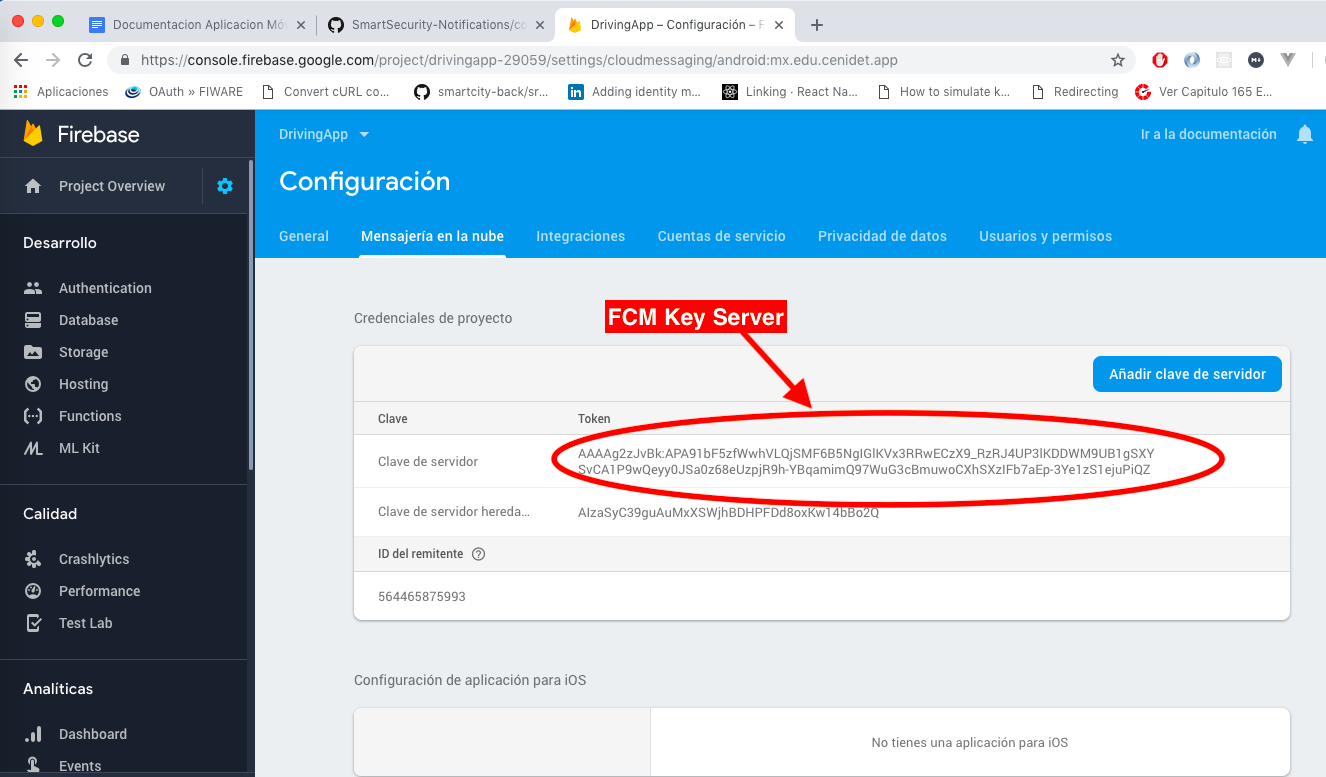

3.- Copie la clave del servidor y agregue esta clave a la variable fcm del archivo config.py FCM key Server 3

Configuración Opcional

Atributos username y password: Estos atributos son utilizados para suscribir una aplicación web a las notificaciones del servicio Notifications Service. Para recibir las notificaciones de alertas en una aplicación web, configure estos parámetros por medio de web sockets.

Creación de Suscripción de Alertas en el Orion ContextBroker

El Orion ContextBroker utiliza suscripciones para notificar a aplicaciones o servicios de terceros cambios en las entidades de contexto. Notifications Service se suscribe al Orion ContextBroker para recibir notificaciones sobre cambios en las entidades de alerta, o la creación de nuevas entidades de alerta. Para conocer más acerca de la creación y administración de Suscripciones NGSIv2 en el Orion ContextBroker, consulte el siguiente enlace.
La suscripción de Notifications Service al Orion ContextBroker tiene como objetivo obtener los datos de las entidades de tipo Alert que sean actualizadas o creadas. Notifications Service recibe los datos de la entidad de alerta en formato KeyValues, para más información acerca de este formato consulte este enlace, en la sección Subscriptions atributo attrsFormat.

Ejemplo de la suscripción de Alerta para Notifications Service.

{
    "description": "Alert subscription",
    "subject": {
     "entities": [
        {
          "idPattern": ".*",
 "type": "Alert"
        }
      ],
      "condition": {
        "attrs": [
          "id",
          "type",
          "category",
          "subCategory",
          "location",
          "dateObserved",
          "description",
          "alertSource",
          "data",
          "severity"
        ]
      }
    },
    "notification": {
      "http": {
        "url": "http://10.0.0.7:8001/notify"
      },
      "attrs": [
        "id",
          "type",
          "category",
          "subCategory",
          "location",
          "dateObserved",
          "description",
          "alertSource",
          "data",
          "severity"
      ],
      "attrsFormat":"keyValues"
    },
    "expires": "2040-01-01T14:00:00.00Z",
    "throttling": 5
}

Entre los atributos destacables de esta subscripción se encuentran:

  • entities: Este atributo es un array que especifica mediante los atributos id y type, las entidades que estarán suscritas a la aplicación o servicio. Es posible utilizar una suscripción para más de un tipo de entidad. En la suscripción de ejemplo se especifica que las entidades suscritas a Notifications Service son todas las entidades con type: Alert. Los atributos de las entidades de alerta deben cumplir con el modelo de datos Alert de FIWARE.

Para suscribir Notifications Service a las alertas de la aplicación móvil DrivingApp, el atributo entities debe contener el atributo idPattern con la siguiente expresión regular: "Alert:Device_Smartphone_.*".Así, el Orion ContextBroker enviará las Alertas que inicien con el texto "Alert:Device_Smartphone_" en el atributo id.

  • notification: Este atributo tiene como valor la URL a la que se enviarán los datos de las alertas que sean creadas o actualizadas. Notifications Service utiliza la ruta /notify para recibir las notificaciones de alertas enviadas por el Orion ContextBroker.

  • attrsFormat: En la suscripción de alertas, este atributo debe tener el valor keyValues, para que Notifications Service pueda interpretar los datos de alerta enviados por el Orion ContextBroker.

Despliegue

El despliegue de Notifications Service puede realizarse de dos maneras: local y con una imagen docker. A continuación se detallan cada una de estas opciones.

Despliegue Local
  • Utilizando Python

Para ejecutar NotificationsService con Python utilice el siguiente comando que ejecuta el archivo principal del proyecto:

$ python run.py
  • Utilizando Flask

Para ejecutar NotificationsService con Flask realice los pasos siguientes:

1.- Exporte como variable de entorno el nombre del archivo principal del proyecto, con el comando:

$ export FLASK_APP=run.py

Puede consultar la documentación oficial de Flask en el siguiente enlace

2.- Ejecutar el servicio utilizando el siguiente comando:

$ flask run
  • Utilizando Gunicorn

Ejecuta el siguiente comando:

$ gunicorn app:app

Puede consultar la documentación oficial de gunicorn en el siguiente enlace

Despliegue con Docker
Requerimientos
  • Docker: Para más información acerca de Docker y su instalación consulta el siguiente enlace.

La imagen oficial Notifications Service se llama cenidetiot/notifications-service y se encuentra el repositorio oficial cenidetiot en DockerHub, en el siguiente enlace.

Variables de entorno

Las variables de entorno de la imagen Docker de NotificationsService se reemplazan con los datos de la configuración del servicio.

  • SMART_SERVICE: Hace referencia a la variable smart del archivo config.py.
  • FCM_SERVER_TOKEN: Hace referencia a la variable fcm del archivo config.py.
  • PASSWORD: Hace referencia a la variable password del archivo config.py.
  • USER_NAME: Hace referencia a la variable username del archivo config.py.
Ejecución

La imagen Docker de NotificationsService utiliza por defecto el puerto 3001, el comando para ejecutar la imagen es el siguiente:

$ docker run -ti --env="SMART_SERVICE=<DRIVINGAPP_SERVICE>" \ --env="FCM_SERVER_TOKEN=<FCM_SERVER_TOKEN>" --env="PASSWORD=<USER_PASSWORD>" \ --env="USER_NAME=<USER_NAME>" -p 3001:3001 cenidetiot/notifications-service
