Arquitectura del sistema de DrivingApp

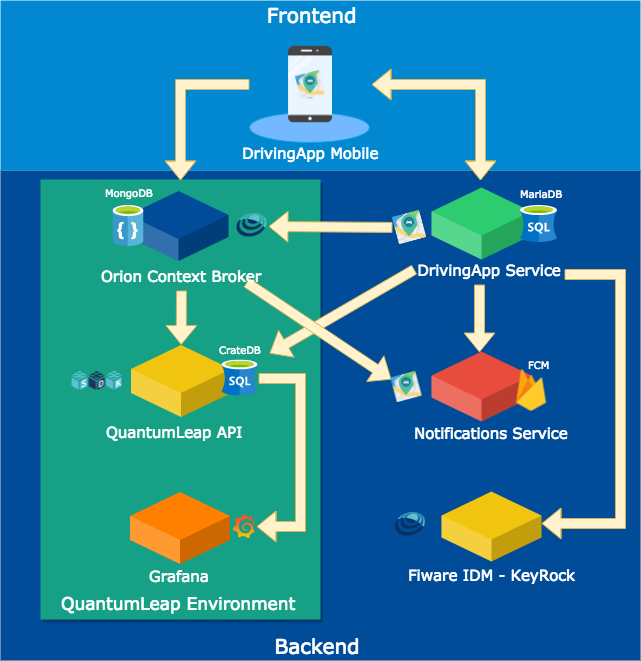

La arquitectura del sistema de DrivingApp está compuesta por dos capas: el fronted y el backend. La imagen siguiente muestra los componentes que integran la arquitectura en cada una de sus capas.
Fronted
La capa Frontend del sistema de DrivingApp contiene las aplicaciones de usuario final. La arquitectura muestra en la capa de Fronted la aplicación móvil DrivingApp, sin embargo si usted desea agregar otra aplicación a este proyecto, puede incluirla dentro de la capa Frontend. La aplicación móvil DrivingApp envía de manera constantemente (1) al Orion ContextBroker los datos del dispositivo, y las entidades de alertas creadas por el usuario de la aplicación. Además, la aplicación DrivingApp utiliza (2) los servicios de DrivingApp Service para llevar a cabo sus funciones.
Backend
La capa Backend está compuesta por los servicios y SGBD que utiliza la aplicación DrivingApp. Los servicios se pueden clasificar de manera general en tres tipos: los servicios del entorno QuantumLeap, los servicios de uso específico para la aplicación DrivingApp y el servicio de autenticación IDM-Keyrock.
Servicios del Entorno QuantumLeap
El entorno QuantumLeap es un conjunto de servicios que permiten almacenar datos FIWARE-NGSIv2 en series de tiempo, y representarlos de manera gráfica para facilitar su monitoreo. A continuación se describen los servicios que componen el entorno QuantumLeap.
Orion ContextBroker
El Orion ContextBroker es una implementación en C ++ de la API REST NGSIv2 desarrollado como parte de la plataforma FIWARE. Este componente permite administrar todo el ciclo de vida de la información de contexto y su disponibilidad; incluyendo actualizaciones, consultas, registros y suscripciones. Utilizando el Orion ContextBroker, es posible crear elementos de contexto y administrarlos a través de actualizaciones y consultas. Además, con el Orion ContextBroker es posible suscribir aplicaciones a cambios en la información de contexto; es decir, cuando nueva información de contexto sea creada o actualizada, las aplicaciones reciben una notificación. El Orion ContextBroker almacena la información de contexto en una base de datos de MongoDB. Los escenarios de uso y el detalle de funciones del Orion ContextBroker se describen en la documentación oficial de este componente, la cual puede consultar en el siguiente enlace.
El Orion ContextBroker administra la información de contexto de los dispositivos de usuarios que utilizan la aplicación DrivingApp, además de las alertas generadas por estos usuarios (2).
La información de contexto de dispositivos y de alertas almacenada en el Orion ContextBroker es consultada constantemente (3) por DrivingApp Service.
El Orion ContextBroker establece comunicación (4) con la API de QuantumLeap para enviar a este los datos de las entidades Device y Alert registradas en el Orion. La comunicación entre el Orion ContextBroker y la API de QuantumLeap es configurada a través de dos suscripciones, una para las entidades Device y otra para las entidades Alert. Cada una de estas suscripciones indica: la dirección de la API de QuantumLeap a la que el Orion ContextBroker envía la entidad, además de los atributos específicos de la entidad para almacenarlos en la base de datos de CrateDB. Para conocer más acerca de las suscripciones, puede consultar el apartado Subscriptions de la documentación oficial del Orion ContextBroker.
El Orion ContextBroker notifica (5) a Notifications Service cuando una nueva entidad de alerta es creada. La notificación que envía el Orion ContextBroker al servicio Notificiations Sevice se configura a través de la creación de una suscripción, esta indica: el tipo de entidades a las que se aplica la suscripción (entidades de tipo Alert), la dirección de Notifications Service y los atributos que deben contener las entidades de tipo Alert.
QuantumLeap API
QuantumLeap API es la primera implementación de una API escrita en Python que soporta el almacenamiento de datos FIWARE-NGSIv2 en una base de datos de series de tiempo. Si se desea aprender más acerca de QuantumLeap puede consultar su documentación oficial en el este enlace.
La API de QuantumLeap recibe los datos notificados por el Orion ContextBroker y los convierte a los tipos de datos soportados por CrateDB, para su almacenamiento en la base de datos.
CrateDB
CrateDB es un sistema de administración de bases de datos SQL distribuidas, e integra un almacén de datos orientado a documentos con capacidad de búsqueda. Es de código abierto y escrito en Java. Para conocer más acerca de CrateDB puede consultar su documentación en el siguiente enlace.
Grafana
Grafana es una aplicación web que sirve para monitorear grandes conjuntos de datos, a través de la creación de gráficos que interpretan en tiempo real los datos obtenidos de diversas fuentes de datos. Para conocer más acerca de Grafana, consulte su documentación oficial en el siguiente enlace.
Servicios de uso específico para DrivingApp
Los servicios diseñados para uso la aplicación DrivingApp son dos servicios web descritos brevemente a continuación.
DrivingApp Service
DrivingApp Service es un servicio web que manipula los modelos de datos públicos y privados de la aplicación móvil, además de proporcionar servicios de consulta. Para mayor información consulte la sección Servicios Web.
Notifications Service
Notifications Service es un servicio web que manipula la información de las entidades de Alerta enviadas por el Orion ContextBroker a través de la notificación de una suscripción. Para más información consulte la sección Servicios Web.
Servicio de Autenticación de FIWARE
El IDM- Keyrock es un habilitador genérico de FIWARE que ofrece herramientas de administración para soportar las funciones del ciclo de vida del usuario como: acceso a redes, servicios y aplicaciones, incluida la autenticación segura y privada de usuarios a dispositivos, redes y servicios. Además, Identity Management se utiliza para autorizar a servicios extranjeros a acceder a datos personales almacenados en un entorno seguro. Por lo general, el propietario de los datos debe dar su consentimiento para acceder a los datos; esto implica también la autenticación del usuario. Para más información de este componente consulte su documentación en este enlace.
